[TUTO] Eclairage à led du bloc de chauffage sur Clio II

Dans cet article je vais tenter de vous expliquer la marche à suivre pour avoir un joli bloc de chauffage tout blanc (ou bleu ou vert…).

Difficulté

4/5

La difficulté est un peu élevée car il y a un étape un peu compliquée si l’on ne maitrise pas complètement le Dremel. En dehors de ça c’est plutôt facile.

Matériel nécessaire

  • 2 Leds PLCC2
  • 2 Leds 3mm (avec leur résistances)
  • 2 bandes de leds 12cm (15leds)
  • joint silicone transparent

Démontage du bloc

Il existe déjà un topic très bien écris qui explique comment procéder, vous pouvez le retrouver ici : [2.2-2.3] Démontage bloc chauffage [TUTO].

Ponçage

La première étape va consister à poncer la façade. En effet le plastique n’est pas blanc comme on l’impression mais teinté jaune.

Si vous ne voulez pas poncer voilà à quoi celà ressemblera une fois que vous aurez posé les leds :

Rendu final

Pour éviter cela vous allez devoir à l’aide de votre dremel est d’une fraise, perso j’utilise celle en forme de boule, faire une gorge derrière les indications.

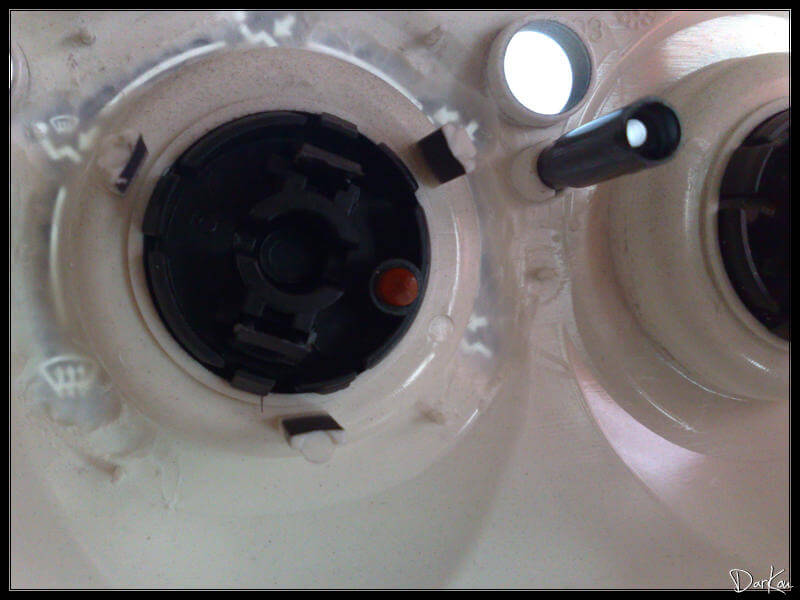

Sur cette photo on peut apercevoir la gorge qui a été creusée.

Détails après creusage d'une gorge dans le plastique

Attention néanmoins à ne pas transpercer. Pour avoir fait 2 blocs de chauffage je peux vous garantir qu’au bout d’un moment on fini par faire une bêtise…

Tant que vous ne voyez pas distinctement les écritures par l’intérieur continuez à poncer. On enlève facilement 2mm de matière sur la profondeur. Pour la largeur je vous conseille de faire quelques chose qui fasse environ 5mm.

Les boutons

Cette étape est facultative. Si vous l’ignorez vous obtiendrais ceci :

Rendu avec les boutons d'origines

Tout d’abord dé-clipsé le bouton de la plaque, je n’ai pas de photo mais c’est tout simple. Il y a 3 clips à défaire pour tomber les boutons.

Le bouton une fois dé-clipsé.

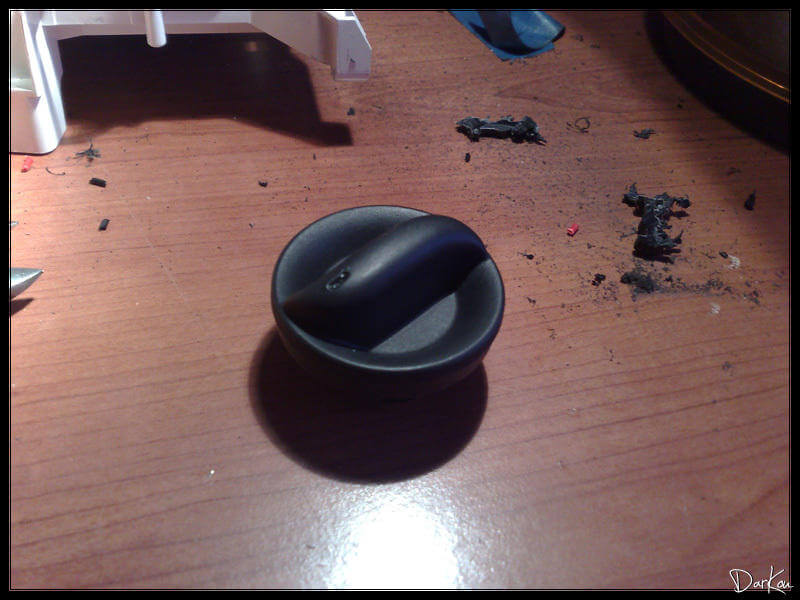

Le bouton seul

Maintenant on est près pour l’attaquer. Première étape le démonter complètement. On passe un tournevis dans l’encoche et on dé-clipse les 2 ergots. Allez y doucement quand même…

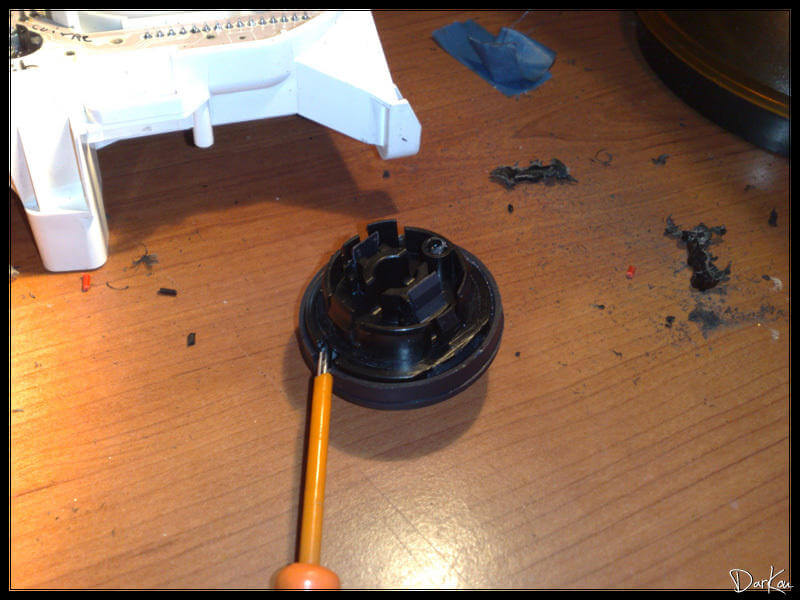

Bouton en cours de démontage

Une fois démonté :

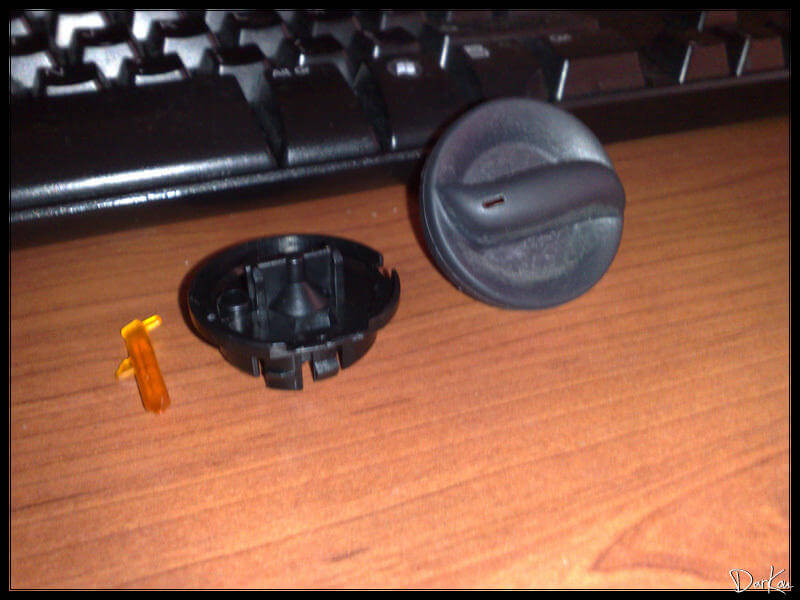

Le bouton en 3 parties

Vous pouvez jeter le morceau jaune…

Avant de poser notre led nous allons devoir modifier le bouton. Et plus précisément cette partie là :

Détails du bouton avec sa partie centrale à retirer

En effet nous allons devoir la recouper et la percer. Au final nous devons obtenir une pièce comme celle ci :

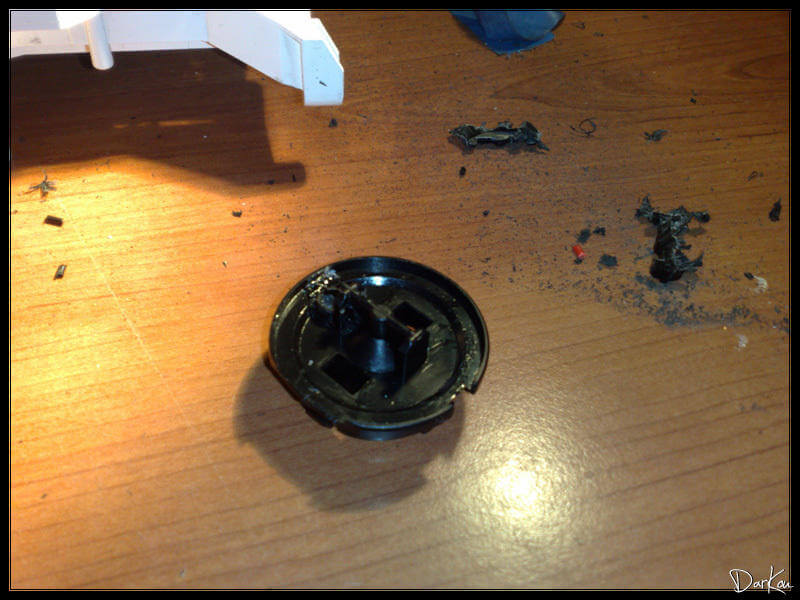

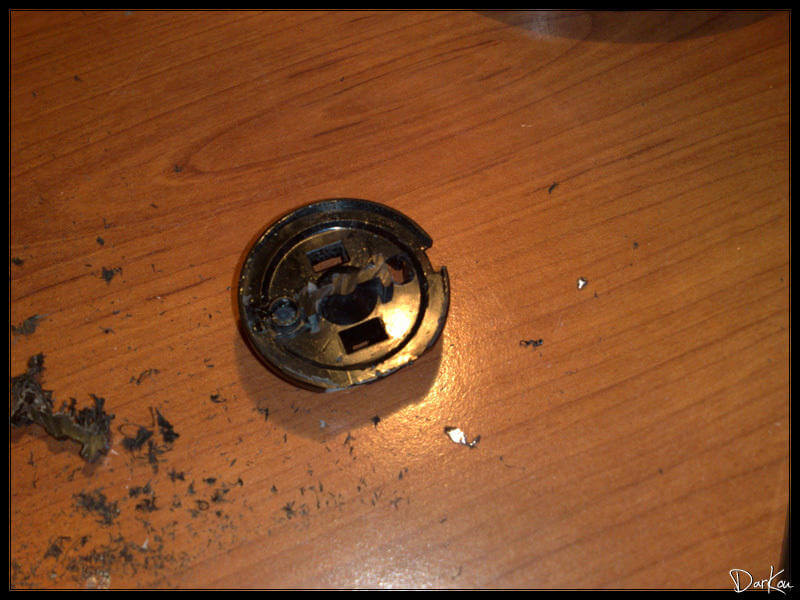

Une fois poncé

Maintenant on soude leds + résistance + du fil (n’oubliez pas de tout isoler).

Le résultat une fois soudé :

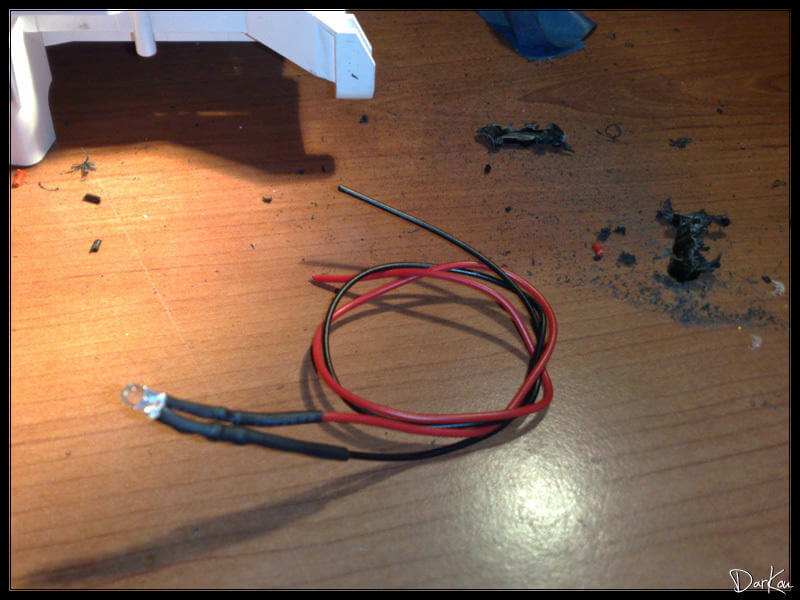

Led avec sa résistance et son fils

On pose l’ensemble dans le bouton (les miens ont déjà reçu une dose de joint silicone) :

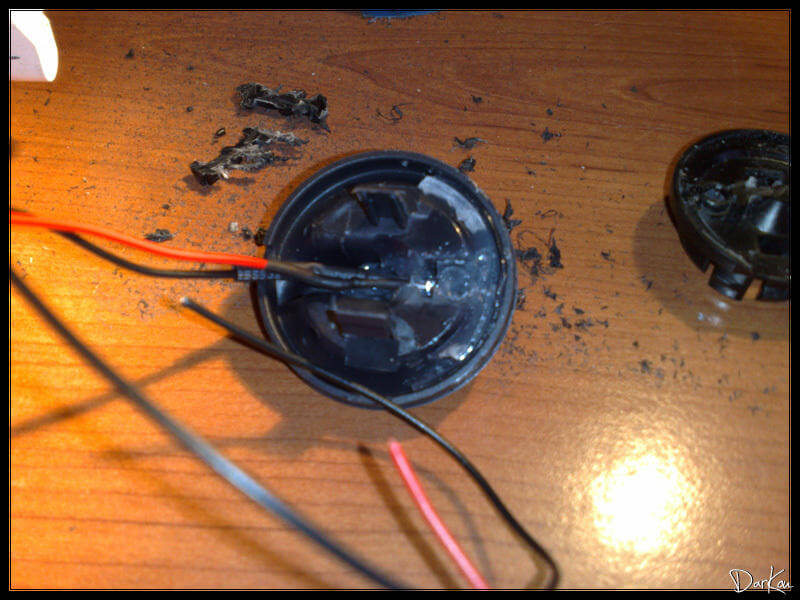

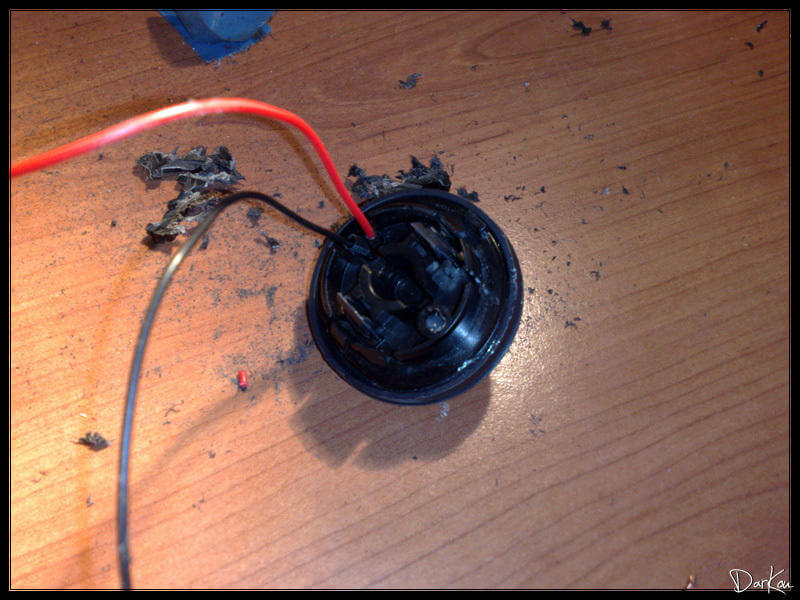

Bouton avec led et silicone

La led ne doit pas être posé sur le trou mais un peu en retrait sinon le résultat ne sera pas parfait.

On remonte le bouton en n’oubliant pas de passer les fils dans notre nouveau trou. On obtient ceci :

Bouton ré-assemblé

Maintenant à l’aide de notre joint silicone appliqué avec le pistolet on comble l’intérieur du bouton. On remplit par le gros trou de dessous et on remplit jusqu’a ce que ça déborde par le petit trou en façade. Une fois que ça déborde on essuie le surplus et on laisse sécher.

Une fois sec on obtiendra ceci :

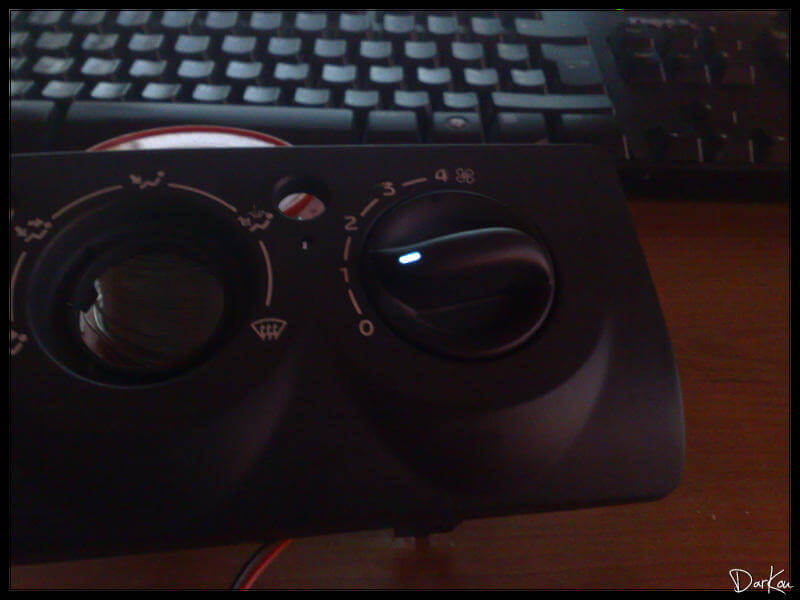

Test de rendu

Il ne vous reste plus qu’a faire les 2 autres en utilisant la même méthode.

Nous en sommes ici :

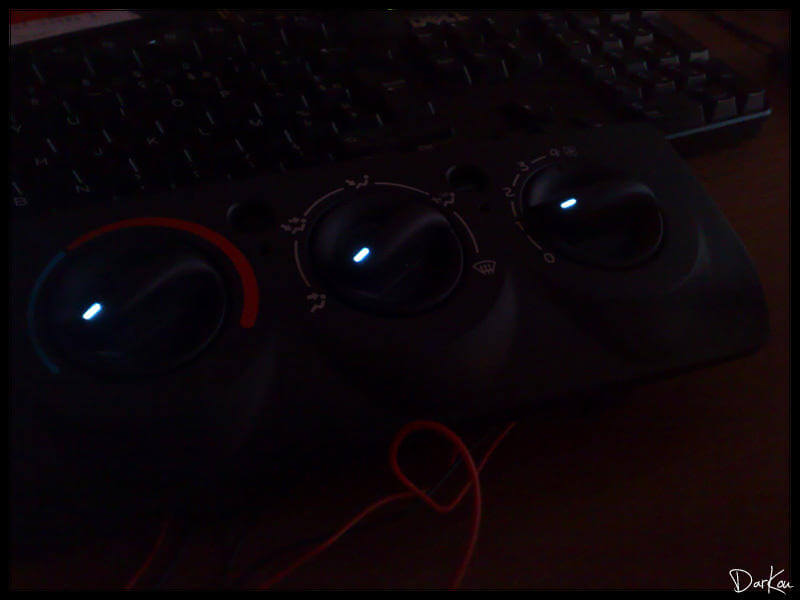

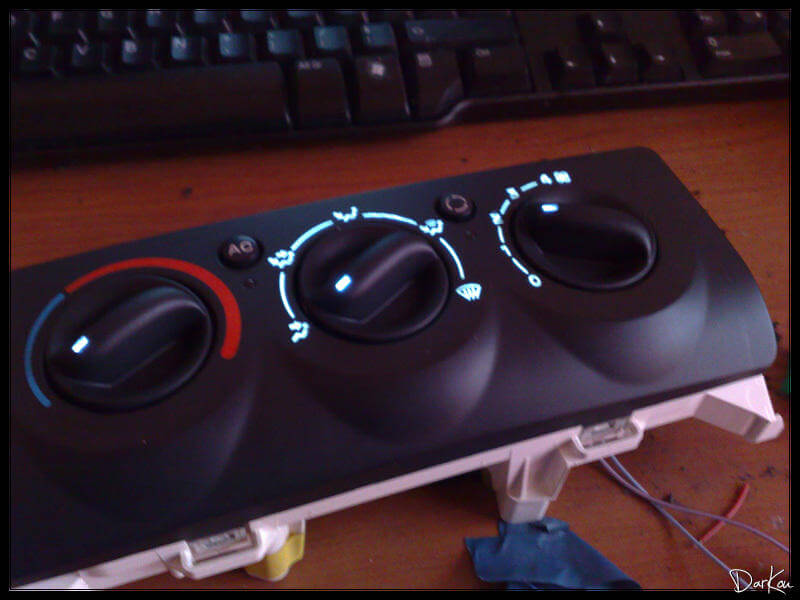

Test de rendu des 3 boutons modifiés

Les bandes à leds

/!\ Attention, pour ne pas que vous bandes explosent vous devez connecter en amont un limiteur de tension (LM7812 par exemple).

Ancienne version (non fonctionnelle)

Les bandes à leds seront posées/fixées sur le circuit imprimé.

Avant tout il faut faire une petite entaille dans le carter. L’entaille servira à diriger la bande à leds. Ne le faite pas trop large, si la bande rentre en force c’est parfait. Voici la découpe à faire (trop large ici) :

Carter découpé

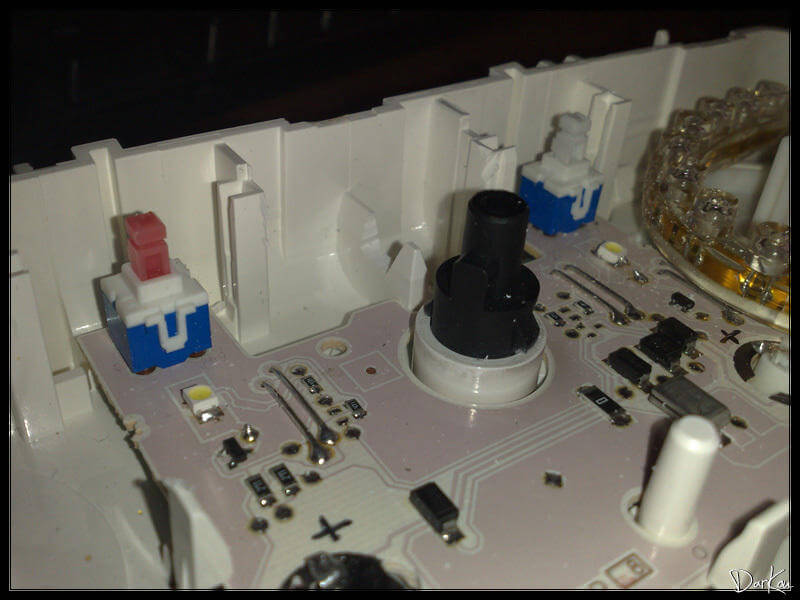

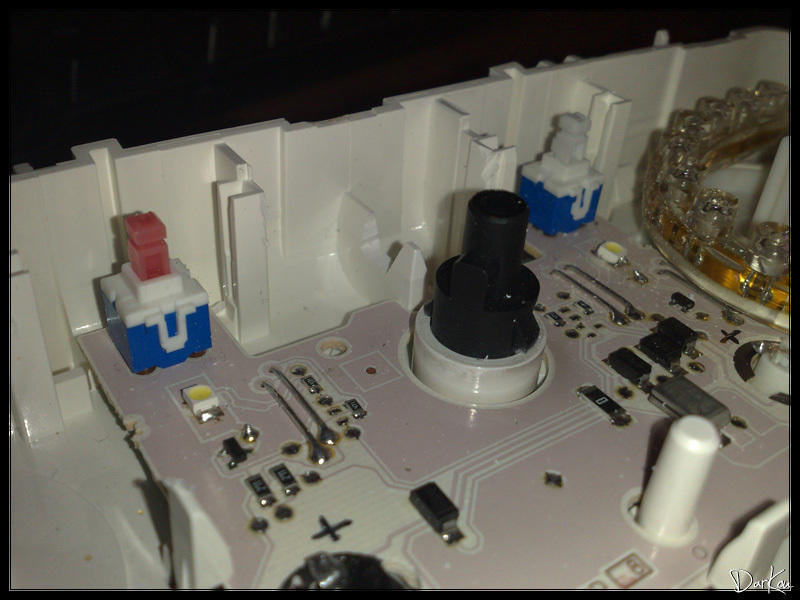

On peut alors poser les 2 bandes comme ci dessous (ne faites pas attention les 2 bandes sont à moitié mortes) :

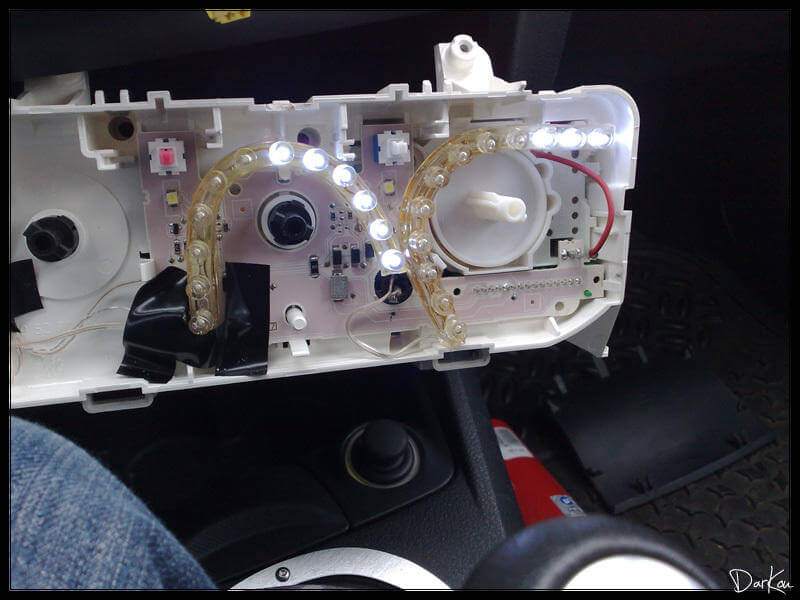

Bande de leds posées

Si vous arrivez à les fixer tant mieux, sinon ce n’est pas bien grave, une fois le tout remonté ça tient en place.

On soude les 2 bandes (on s’en fiche du réglage de la chaleur il sera suffisamment éclairé) sur le porte ampoule à coté du réglage de la vitesse de la ventilation.

Prenez bien soin de faire votre soudure sur le porte ampoule et sans déborder. Cela vous permettra de lui faire faire un tour de 90° si par malheur vous avez branché vos leds à l’envers. Pensez également à souder les 2 dans les même sens (les 2 + au même endroit…)

Nouvelle version (fonctionnelle)

Pour que ça marche il faut en plus du limiteur de tension n’installer qu’une seule bande à LEDs tout en bas et la poser droite, Leds orientée vers le haut (et non vers la façade).

Photos à venir…

Les boutons clim/recyclage

Ces 2 boutons étant teintés dans la masse il n’y a pour l’instant pas de solution pour les rendre blancs. j’ai donc décidé de les cacher. Pour ce faire un coups de peinture foncée sur la partie orange et nous obtiendront ceci :

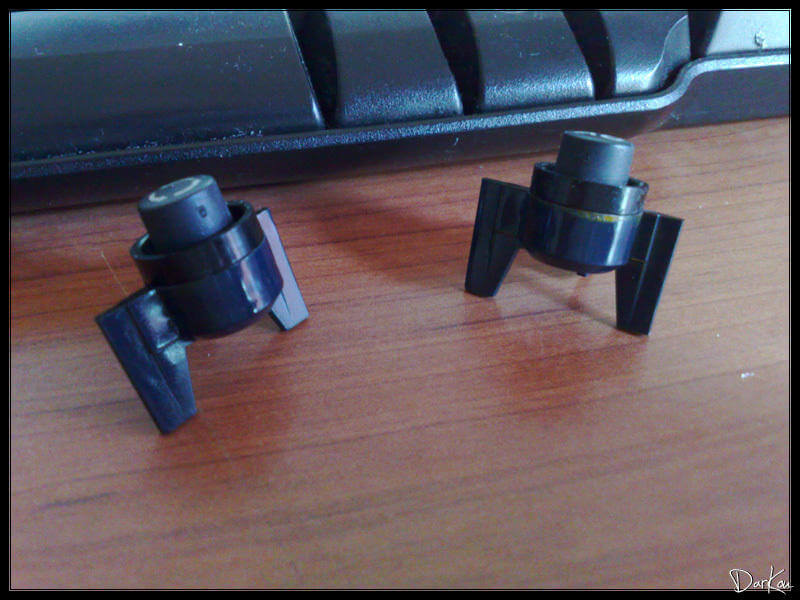

Boutons modifiés

N’oubliez de changer si vous le désirez les 2 leds témoin du fonctionnement de ces 2 boutons 😉.

Remontage de la façade

On clipse nos 3 boutons sur la façade puis on soude en commun les 3 + et les 3 -. Laissez assez de fils en rab (environ 12cm) puis soudez les sur le second porte ampoule. Une fois la soudure faite dé-clipsé les 3 boutons, ce sera plus simple pour le remontage/ajustage.

Remonté les ressorts, les boutons AC/Recyclage puis présentez la façade. Ajustez les bandes à leds si besoin puis clipser la façade.

Maintenant vous pouvez remonter vos boutons en faisant attention à ce que vous ne pinciez pas les fils et de sorte à ce qu’ils n’empêchent pas les boutons de tourner.

Rendu final

De jour :

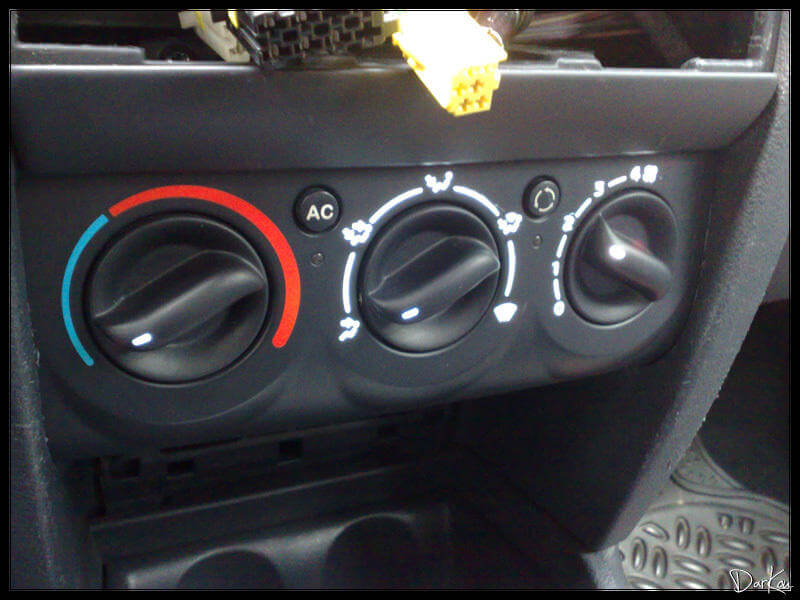

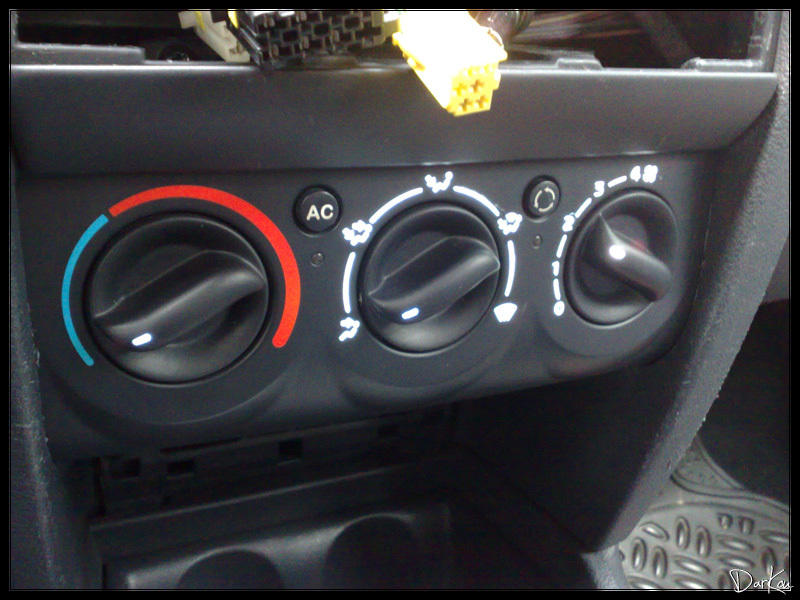

Rendu du jour

Rendu de jour une fois assemblée

De nuit :

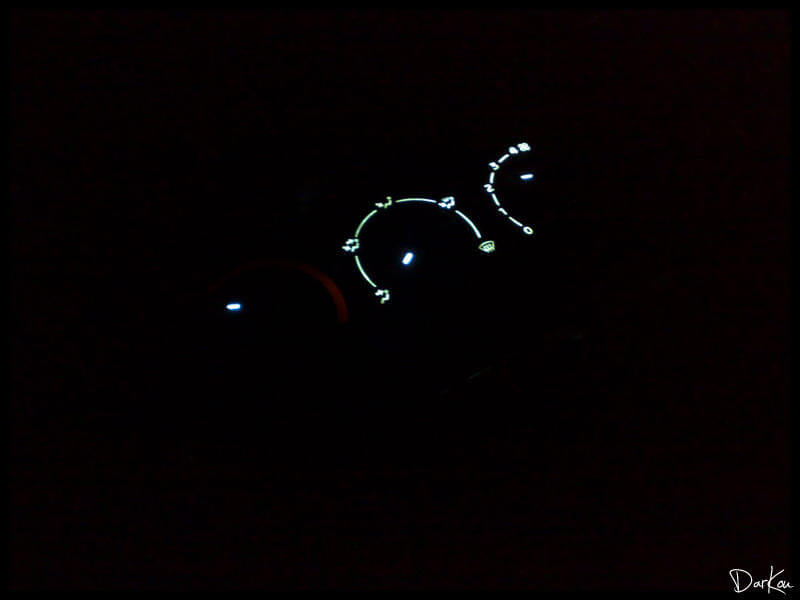

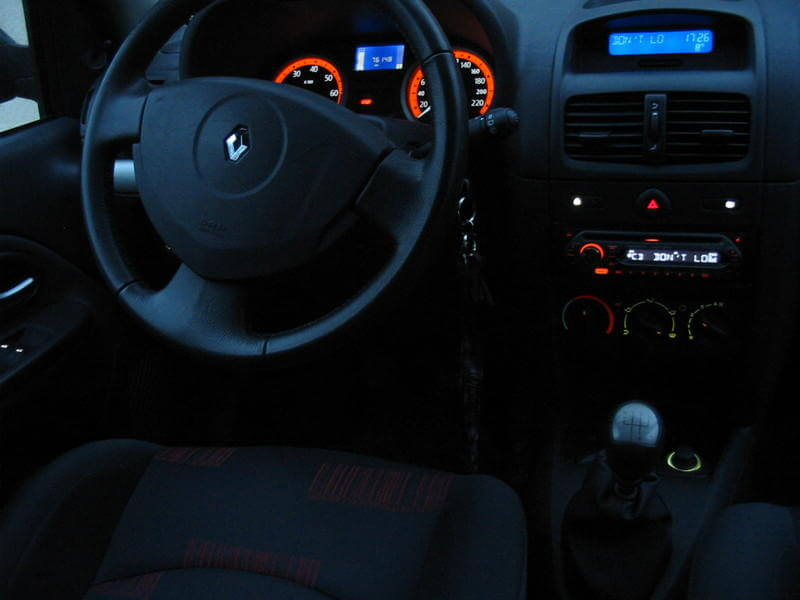

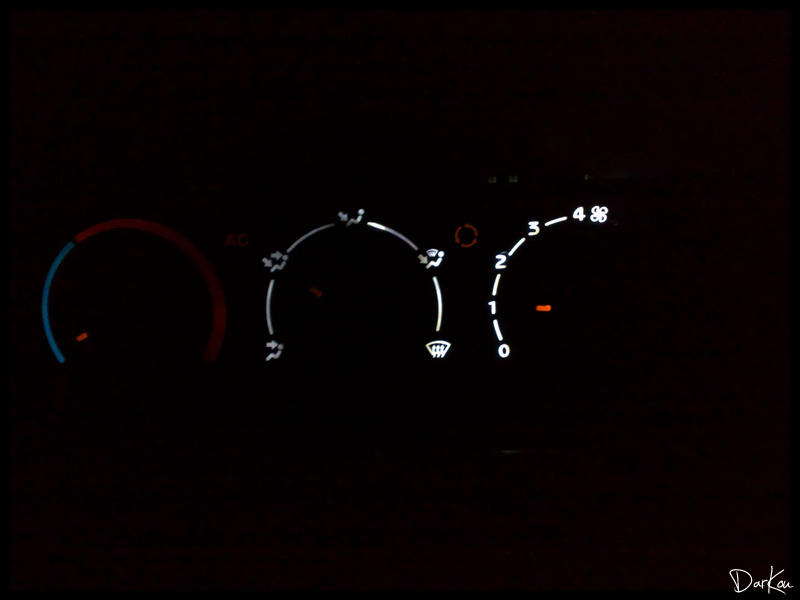

Rendu de nuit
